为了实现智能插座PDU电源插座所设定的无人自动断电功能，要求有相应的硬件电路来检测和执行通断电处理任务。

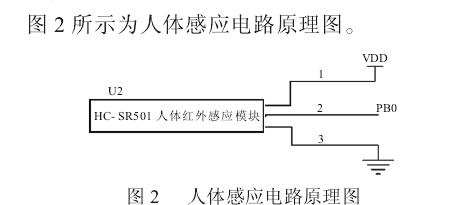

本设计中采用了一个成品模块 HC- SR501 人体感应模块。该模块电路接口简单，只需要 3 个引脚，分别是供电电源的正负极和信号输出引脚。本设计中将模块儿的信号输出引脚与单片机 PB0 引脚相连。当附近有人时，第 2 脚会向单片机的 PB0 引脚输入高电平信号；而当附近没有人在场时，第 2 脚会输出给单片机PB0 引脚一个低电平信号。单片机就是根据此引脚的高低，来判断是否有人，进而控制插座的通断电。
 | |||||||||
|
|||||||||
 | |||||||||
 | |||||||||
